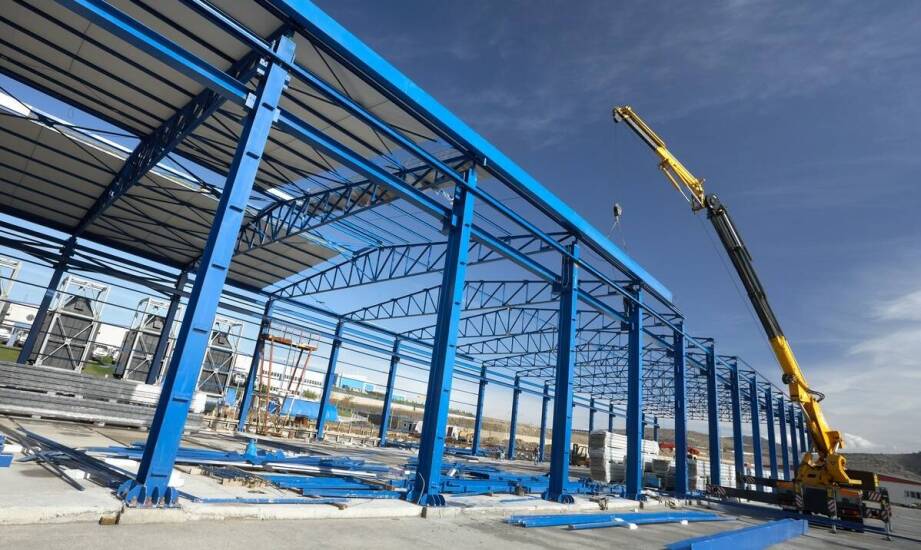

Dlaczego dokumentacja warsztatowa dopiero porządkuje to, czego projekt budowlany nie rozstrzyga w obiekcie przemysłowym

Na placu budowy obiektu przemysłowego często dochodzi do sytuacji, w której zatwierdzony projekt budowlany nie wystarcza do płynnego rozpoczęcia montażu konstrukcji stalowych. Ekipa wykonawcza czeka na rysunki z dokładnymi wymiarami otworów w belkach, pozycjami śrub i szczegółami spoin. Ogólne rzuty pozostawiają instalatorom zbyt wiele miejsca na domysły. Braki w szczegółowych wytycznych skutkują kosztownymi przestojami, zwłaszcza w dużych halach o skomplikowanej konstrukcji, gdzie prefabrykacja elementów wymaga najwyższej precyzji.

Które decyzje rozstrzyga projekt budowlany, a które dokumentacja warsztatowa?

Projekt budowlany określa ogólne wymiary budynku, klasy materiałów i układ nośny konstrukcji. Taki zakres informacji umożliwia bezproblemowe uzyskanie niezbędnego pozwolenia na budowę i rozpoczęcie pierwszych prac ziemnych. Dokument ten zawiera rzuty, przekroje oraz elewacje w skali wystarczającej do oceny zgodności inwestycji z miejscowymi przepisami. Dopiero dokumentacja warsztatowa uzupełnia te ogólne ramy o precyzyjne detale wykonawcze, niezbędne do fizycznego wyprodukowania wszystkich części składowych. Specjalistyczne biuro lub główny wykonawca opracowuje te materiały krótko po zatwierdzeniu założeń konstrukcyjnych przez urzędy.

Etap pośredni, czyli projekt wykonawczy, dodaje instrukcje montażowe dla ekip pracujących bezpośrednio na placu budowy. Jednak to właściwa dokumentacja warsztatowa doprowadza każdy element do poziomu ściśle produkcyjnego. Konstruktorzy przygotowują rysunki pojedynczych części w skali 1:10 lub nawet 1:1, przypisując im unikalne numery wysyłkowe. Dzięki takiej skrupulatności gotowe komponenty trafiają do docelowej lokalizacji jako moduły, które idealnie pasują do siebie podczas ostatecznego montażu ciężkim sprzętem.

Przykłady detali i przypadki szczególne w obiektach przemysłowych

W konstrukcjach stalowych dokumentacja warsztatowa skutecznie eliminuje ryzyko kolizji i błędów na etapie składania szkieletu. Rysunki pokazują wykonawcom dokładne pozycje śrub w połączeniach węzłów oraz parametry i długości koniecznych spoin. Projekt budowlany podaje jedynie wymaganą nośność i ogólny przekrój danej belki. Właściwy rysunek warsztatowy precyzuje natomiast kąty cięcia materiału, średnice otworów wierconych przed transportem oraz rodzaj narzuconych powłok antykorozyjnych. Wyeliminowanie konieczności docinania profili bezpośrednio na placu budowy znacząco optymalizuje ostateczne koszty inwestycji.

Hale produkcyjne, wielkopowierzchniowe magazyny wysokiego składowania i obiekty budowane na terenach poprzemysłowych wymagają najwyższego poziomu uszczegółowienia. W halach wypełnionych ciężkim parkiem maszynowym odpowiednio zaprojektowane i wyliczone połączenia zapobiegają odkształceniom całej konstrukcji pod wpływem drgań. Magazyny logistyczne potrzebują z kolei milimetrowej dokładności, aby bezpiecznie zakotwić wysokie regały na gotowych prefabrykatach. Przy skomplikowanych przebudowach starych fabryk rysunki warsztatowe ułatwiają precyzyjne dopasowanie nowych elementów stalowych do nieregularnej, historycznej struktury budynków.

Realizując kompleksowe projektowanie obiektów przemysłowych w Katowicach, inżynierowie z biura DESKA Project wykorzystują technologię BIM do generowania zaawansowanych zestawień. Przestrzenne modelowanie ułatwia koordynację dokumentacji warsztatowej dla wymagających budynków produkcyjnych i specjalistycznych obiektów typu PSZOK. Kompletny model cyfrowy pozwala wykryć ewentualne kolizje instalacyjne jeszcze przed zleceniem masowego cięcia elementów w zewnętrznym zakładzie prefabrykacji.

Projekt budowlany wyznacza ramy przestrzenne obiektu przemysłowego i pozwala sprawnie przejść przez urzędową procedurę uzyskania pozwolenia na realizację inwestycji. Dokumentacja warsztatowa tłumaczy natomiast tę ogólną koncepcję na język maszyn tnących i brygad spawających w zewnętrznym zakładzie produkcyjnym. Oba opracowania rozwiązują zupełnie inne, choć równie ważne problemy całego procesu inwestycyjnego. Pierwsze z nich trwale zabezpiecza kwestie prawne i architektoniczne, podczas gdy drugie gwarantuje bezbłędny, bezpieczny i nieprzerwany montaż konstrukcji w terenie.
