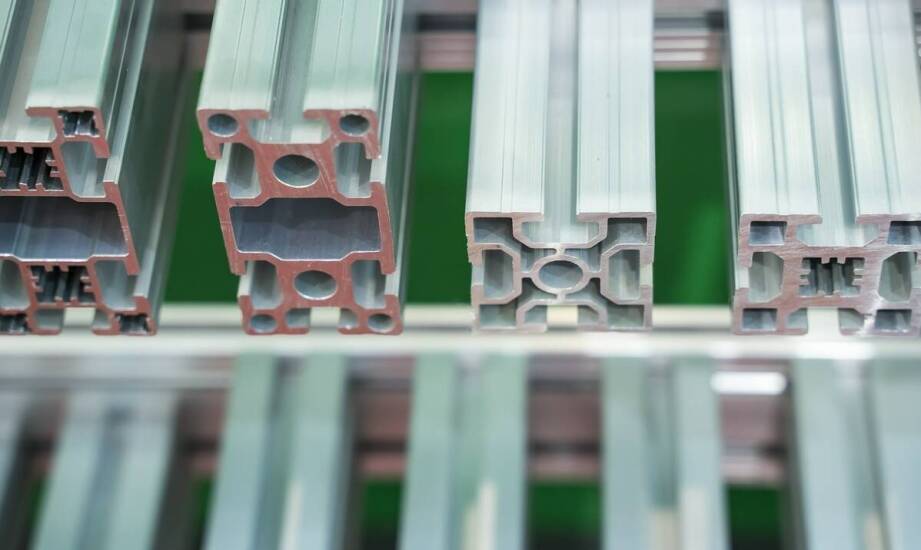

Kiedy profil aluminiowy do ramy maszyny wymaga wzmocnień i dodatkowych punktów mocowania

W ramie typowej maszyny produkcyjnej, takiej jak frezarka CNC czy zaawansowany przenośnik taśmowy, poszczególne elementy zachowują się inaczej pod obciążeniem. Profil prostokątny o przekroju 40x80 mm stabilnie utrzymuje geometrię w długich liniach produkcyjnych. Z kolei zwykły wariant kwadratowy 40x40 mm często ulega widocznemu ugięciu przy tych samych siłach. Różnice te wychodzą na jaw dopiero podczas intensywnej eksploatacji wielozmianowej. Wtedy ciągłe wibracje i siły skrętne drastycznie przyspieszają zmęczenie materiału konstrukcyjnego. Inżynierowie automatycy muszą więc dokładnie kalkulować sztywność ramy na najwcześniejszym etapie projektu. Właściwy dobór przekroju i strategicznych punktów podparcia decyduje o bezawaryjnej pracy całego układu mechanicznego. Błędy popełnione w tej fazie prowadzą do kosztownych przestojów i skomplikowanych napraw serwisowych.

Wpływ przekroju, grubości ścianki i długości przęsła na sztywność konstrukcji

Przekrój wybranego elementu nośnego bezpośrednio determinuje jego moment bezwładności. To właśnie ten parametr odpowiada za naturalną odporność na zginanie w płaszczyznach roboczych. Profile o zwiększonej wysokości, takie jak popularna seria 60 wyposażona w rowek 10 mm, skutecznie minimalizują strzałkę ugięcia. Dzieje się tak nawet przy bardzo znaczących obciążeniach pionowych w maszynach montażowych. Przykładowo, masywny profil konstrukcyjny 90x180 mm działa jak potężna belka nośna. Taki komponent pozostaje niewzruszony w najbardziej wymagających aplikacjach przemysłowych. Wybór odpowiedniego kształtu od samego początku zapobiega nadmiernym odkształceniom ramy, chroniąc precyzyjne mechanizmy.

Grubość ścianki bocznej to kolejny krytyczny czynnik wpływający na wytrzymałość całej struktury. Grubsze ścianki w wariantach 80x20 znacznie zwiększają sztywność pod wpływem sił bocznych i skrętnych. Wyraźnie potwierdza to inżynieryjne porównanie bazowej serii 2020 z mocniejszą i grubszą wersją 4040. Cieńsze ścianki doskonale sprawdzają się w lekkich stelażach pomocniczych i stołach roboczych. Jednak pod silnym zginaniem w pracujących maszynach produkcyjnych zawodzą znacznie szybciej, powodując utratę kalibracji urządzenia.

Długość pojedynczego przęsła ma znaczenie krytyczne dla stabilności całego systemu. Zgodnie z bezwzględnymi zasadami mechaniki, ugięcie rośnie proporcjonalnie do sześcianu długości przęsła w układzie podpartym. Z tego powodu bezpieczna dopuszczalna strzałka ugięcia wynosi zazwyczaj od 1/250 do 1/200 całkowitej długości elementu aluminiowego. W przypadku długich przęseł przekraczających dwa metry, ramy bezwzględnie wymagają dodatkowych podpór pionowych. Brak takich usztywnień skutkuje trwałymi deformacjami, które uniemożliwiają poprawną pracę napędów i prowadnic.

Obciążenia dynamiczne a rozmieszczenie punktów podparcia

Ciągłe obciążenia dynamiczne oraz agresywne wibracje zmieniają ocenę przydatności profilu bardziej niż statyczna masa maszyny. Aluminium charakteryzuje się modułem Younga na poziomie około 70 GPa. Ta fizyczna wartość czyni je materiałem nieco bardziej podatnym na drgania rezonansowe niż klasyczna stal konstrukcyjna. W urządzeniach wyposażonych w szybko poruszające się głowice, drgania wywołują przyspieszone zmęczenie struktury. Dzieje się tak niezależnie od tego, czy całkowita waga urządzenia pozostaje relatywnie niewielka.

Odpowiednia liczba i dystrybucja punktów podparcia skutecznie redukuje te negatywne zjawiska falowe. Tworzenie zamkniętych ram z dodatkowymi łącznikami kątowymi drastycznie zwiększa sztywność skrętną układu. To z kolei niemal całkowicie minimalizuje ryzyko wpadania konstrukcji w niszczący rezonans. Przy profesjonalnej budowie maszyn zaleca się planowanie solidnych punktów mocowania co 1 do 1,5 metra długości profilu.

Kompatybilność systemów nośnych z osprzętem automatyki i serwisem

Nowoczesne systemy modułowe, wyposażone w znormalizowane rowki teowe o szerokości od 8 do 10 mm, pozwalają na bezinwazyjny montaż elementów. Dzięki nim instalacja łączników, wpustów przesuwnych i śrub młoteczkowych nie wymaga wiercenia ani czasochłonnego spawania. Znormalizowane rowki montażowe gwarantują inżynierom pełną kompatybilność z osprzętem automatyki przemysłowej. Umożliwiają one błyskawiczne i precyzyjne pozycjonowanie czujników zbliżeniowych, krańcówek, zaworów pneumatycznych czy barier optoelektronicznych na maszynie.

Struktura aluminiowa musi płynnie współpracować z osłonami poliwęglanowymi, systemami prowadzenia przewodów i precyzyjnymi prowadnicami liniowymi. Specjalne łączniki automatyczne i wewnętrzne zatrzaski potrafią trzymać panele zabezpieczające bezpośrednio w szczelinie rowka. Takie modułowe podejście zapewnia mechanikom swobodny dostęp serwisowy do wrażliwego wnętrza urządzenia. Nie ma wówczas potrzeby kosztownego i powolnego demontażu głównej ramy nośnej. Tworząc innowacyjne prototypy maszyn, inżynierowie chętnie wykorzystują te same rowki do bezpiecznej integracji ciężkich falowników.

Wielu producentów sprzętu przemysłowego ceni sprawdzone rozwiązania dostarczane przez doświadczonych partnerów technicznych. Zamawiając na przykład profile aluminiowe w Poznaniu od dystrybutora Pawo-Alu System, zakłady zyskują elementy oparte na cenionym standardzie Ari Metal. Taki wybór technologiczny gwarantuje lata bezproblemowej kompatybilności z zaawansowanymi komponentami przeniesienia napędu. Doświadczona firma wspiera zakłady przemysłowe na etapie tworzenia skomplikowanych prototypów układów sterowania. Dostarczane konstrukcje pozwalają na błyskawiczne montowanie modułów bezpieczeństwa i prowadnic dokładnie tam, gdzie wymaga tego dokumentacja techniczna.

Standardowy wariant aluminiowy w zupełności wystarcza w stelażach o krótkich przęsłach, nieprzekraczających 1,5 metra całkowitej długości. Sprawdza się on znakomicie w środowiskach, gdzie obciążenia mają charakter czysto statyczny. Konstrukcja maszyny nie może przy tym generować silnych wstrząsów ani drgań harmonicznych. Sytuacja zmienia się diametralnie w przypadku długich ram nośnych oraz hal narażonych na ciągłe wibracje od sąsiadujących urządzeń.

Gdy projektowana maszyna pracuje pod stałą presją dużych sił zmiennych, projekt stanowczo wymaga zastosowania przekrojów o podwyższonym momencie bezwładności. Wprowadzenie twardych wzmocnień ukośnych i gęstsze rozmieszczenie punktów mocowania zapobiega deformacjom ramy. Rzetelna analiza układu metodą elementów skończonych (MES) na wczesnym etapie projektowania potwierdza słuszność zastosowania usztywnień. Dzięki rygorystycznemu podejściu inżynierowie mogą zagwarantować stuprocentową bezawaryjność i stabilność ramy przez cały cykl życia drogiej maszyny przemysłowej.
